下游純化中經(jīng)常由于樣品中的雜質(zhì)較多包含低分子量的聚合物、片段、電荷異質(zhì)體、鹽析物等，導(dǎo)致上樣電導(dǎo)值較高的情況出現(xiàn)，此時(shí)選擇層析介質(zhì)一般優(yōu)先考慮有強(qiáng)離子交換能力的配基。賽分科技推薦強(qiáng)陽(yáng)離子交換填料Proteomix POR50-XS，高分辨率、高耐鹽的優(yōu)勢(shì)使其能夠在高電導(dǎo)條件下有效地分離目標(biāo)樣品，同時(shí)保持足夠的載量和回收率。
產(chǎn)品介紹
Proteomix POR50-XS強(qiáng)陽(yáng)離子交換填料以親水化改性聚苯乙烯/二乙烯基苯（PS/DVB）為基質(zhì)，粒徑為50 μm，粒徑均一，具有良好的物理化學(xué)穩(wěn)定性。填料表面經(jīng)賽分科技特殊處理，具有更好的親水性，最大程度地避免了與生物類樣品的非特異性吸附。在上樣電導(dǎo)較高（6~10 mS/cm），樣品中雜質(zhì)（片段、聚集體、電荷異質(zhì)體等）含量較高的情況下，Proteomix POR50-XS仍能保持較好的分離效果，適用于抗體、重組蛋白等生物樣品的下游純化。

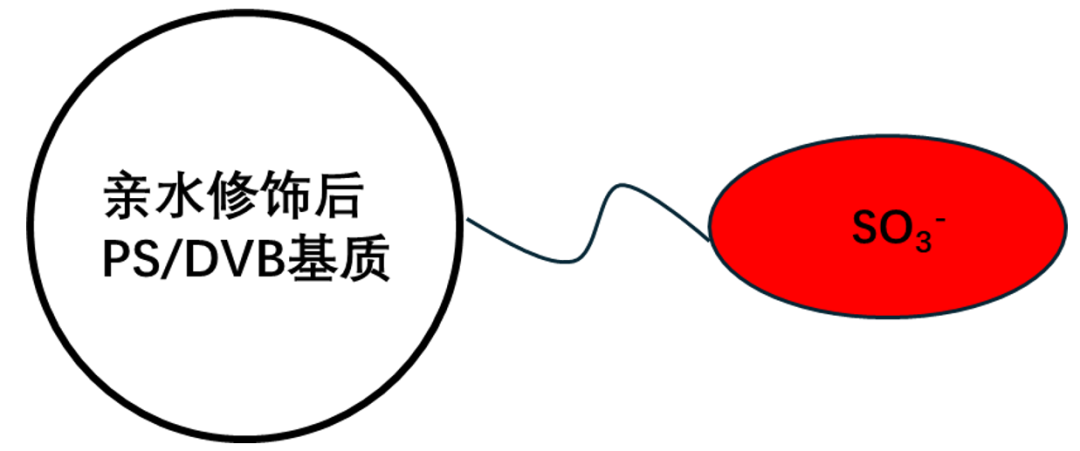

圖1. Proteomix POR50-XS填料結(jié)構(gòu)示意圖
填料特點(diǎn)
1.具有一定的耐鹽性能
2.剛性基質(zhì)可耐受高壓和高流速
3.高分辨率、高柱效和高回收率
4.高批間重現(xiàn)性、易于放大

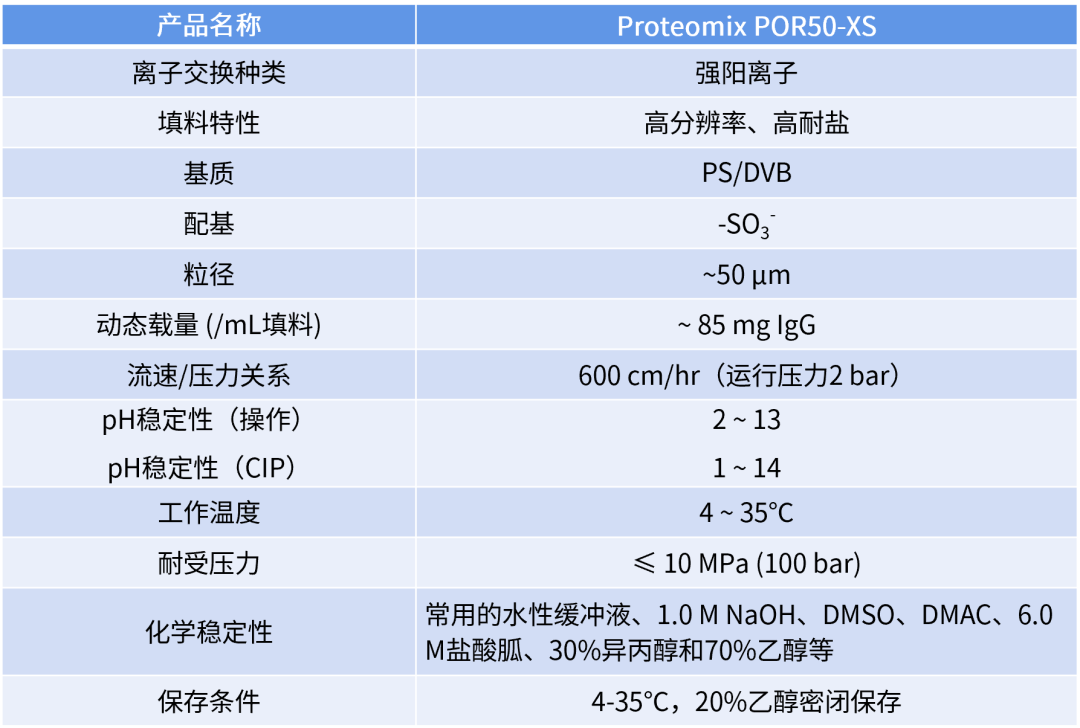

技術(shù)參數(shù)
性能測(cè)試
1. 耐壓測(cè)試
對(duì)Proteomix POR50-XS填料進(jìn)行壓力測(cè)試，測(cè)試填料在幾種常見(jiàn)溶劑中隨流速不斷增加的壓力變化。由圖2可以看出，Proteomix POR50-XS填料在常用溶劑的壓力表現(xiàn)為：20%乙醇 > 純水 > 1 M NaCl> 100 mM NaCl；并且在不同的流動(dòng)相體系中，每一級(jí)流速對(duì)應(yīng)的壓力都非常穩(wěn)定。Column: Proteomix POR50-XS （100 x 200 mm）

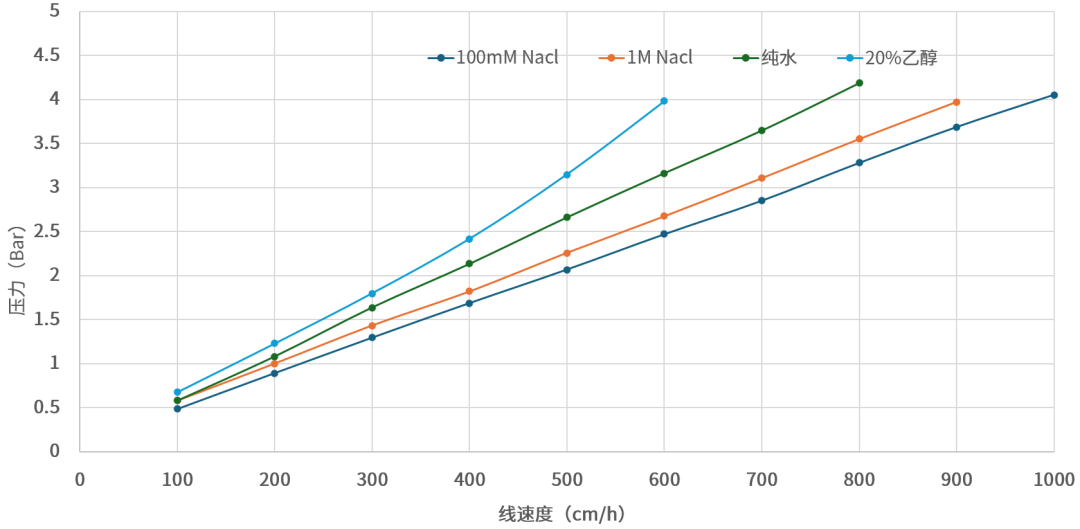

圖2. Proteomix POR50-XS壓力-流速曲線
2. 耐堿測(cè)試將Proteomix POR50-XS在1.0 M NaOH 室溫下浸泡7天，檢測(cè)其載量變化。如圖3展示，載量都在80 mg/mL及以上，Proteomix POR50-XS耐堿性能優(yōu)良穩(wěn)定。

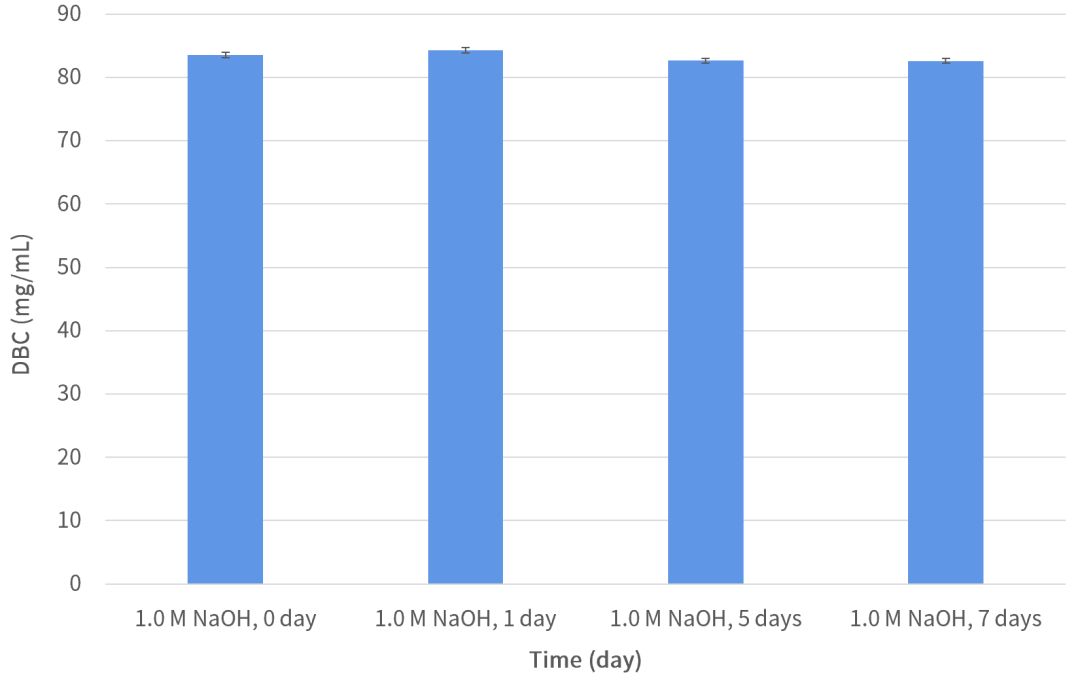

圖3. Proteomix POR50-XS耐堿測(cè)試數(shù)據(jù)
應(yīng)用案例
某雙特異性抗體樣品純化實(shí)驗(yàn)方案
層析柱信息：Proteomix POR50-XS（6.6*180 mm，CV=6.158 mL）
檢 測(cè) 器：UV 280 nm
樣 品：某雙抗樣品
上 樣 量：60 mg/mL填料
上 樣 條 件：電導(dǎo) 6.0 mS/cm，pH5.5

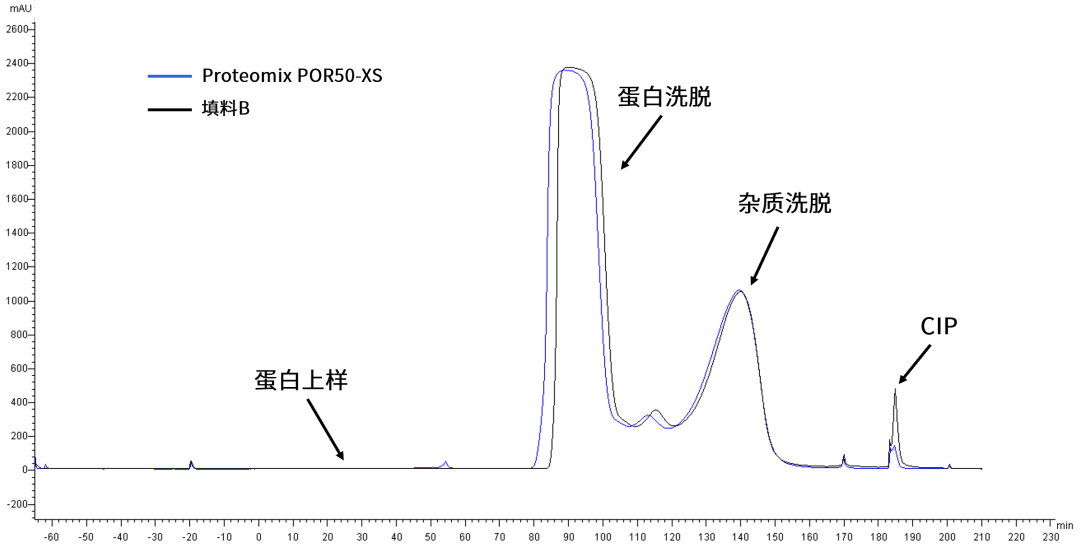

圖4. Proteomix POR50-XS與填料B的純化圖譜
從純化圖譜和純化后數(shù)據(jù)可知，Proteomix POR50-XS與進(jìn)口填料B的純化表現(xiàn)相當(dāng)，樣品純度和回收率數(shù)據(jù)相近且Proteomix POR50-XS純度略高于進(jìn)口填料B。

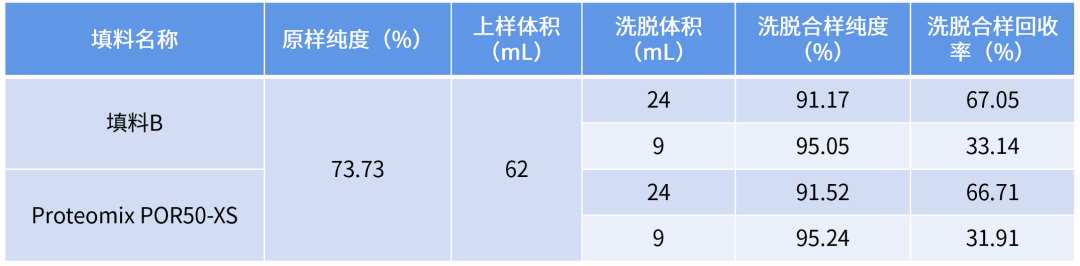

表1. Proteomix POR50-XS與填料B的純化結(jié)果對(duì)比

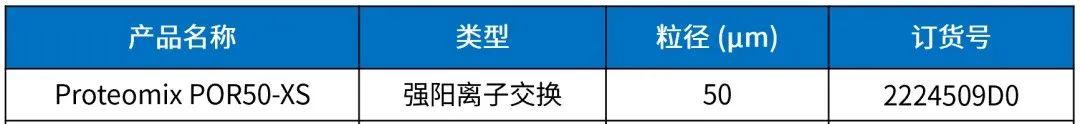

訂購(gòu)信息
注：包裝規(guī)格為1L，5 L, 10 L, 50 L，預(yù)裝柱規(guī)格為1mL, 4.2mL, 5 mL
