賽分科技的 Bio-C8(2)填料以高純度球形硅膠為基質(zhì)，填料粒徑 10 μm，孔徑 200 Å。采用專有的表面修飾技術(shù)，鍵合具有適中疏水性能的辛基；優(yōu)化的孔徑結(jié)構(gòu)實(shí)現(xiàn)了高穩(wěn)定性以及高載量的能力。再結(jié)合專有的全封尾化學(xué)鍵合技術(shù)，提高產(chǎn)品的耐酸堿性；擁有高分辨率、高重現(xiàn)性等特點(diǎn)，是實(shí)現(xiàn)疏水性和親水性化合物分離的最佳選擇。
| 型號 | Bio-C8(2) | 測試方法 |
|---|---|---|
| 粒徑大小 | 10.0 μm | Coulter Multisizer |
| 粒徑分布 | ≤1.35 | Coulter Multisizer |
| 孔徑 | 200 Å | B.E.T法 |
| 密度 | 0.6 g/mL | 一 |
| 比表面積 | 200 m2/g | B.E.T法 |
| 孔容 | 1.05 mL/g | B.E.T法 |
| 碳載量 | 8% | CHN分析儀 |
| 金屬（Fe）含量 | ＜10 ppm | ICP |
| 金屬（Al）含量 | ＜10 ppm | |
| 金屬（Na）含量 | ＜10 ppm |

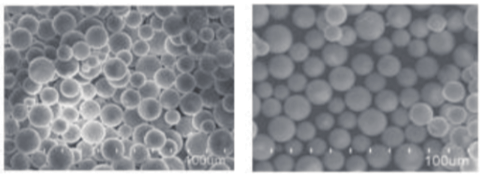

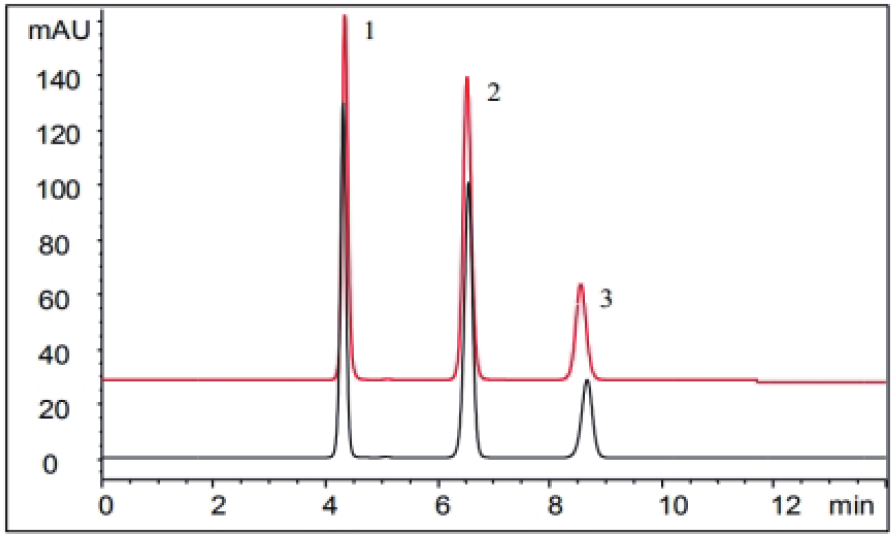

用反復(fù)填裝 4 次 50x250 mm 規(guī)格制備柱的填料再次填裝成 4.6x250 mm 規(guī)格分析柱，測試圖譜見圖1中紅色線條；填料的電鏡圖見圖 2 中 A。
同批次新填料填裝成 4.6x250 mm 規(guī)格分析柱，測試圖譜見圖1中黑色線條；填料的電鏡圖見圖 2 中 B。
以3號標(biāo)準(zhǔn)物質(zhì)峰 ( Toluene ) 為參照，新填料柱效為 9572，反復(fù)填裝 4 次的填料柱效為 9534；保留時間僅相差 0.12 min。圖 1 和圖 2 都足以證明 Bio-C8 ( 2 )的機(jī)械強(qiáng)度較高。
樣品：1.Aniline 2.Anisole 3.Toluene
使用 4.6x250 mm 色譜柱測試樹脂
| Bio-C8(2) | 壓力 | 平板計(jì)數(shù)/殘?jiān)?/a> | ||
|---|---|---|---|---|
| 苯胺 | 苯甲醚 | 苯甲醚 | ||
| 新填料 | 23 bar | 8323/1.00 | 9065/0.96 | 9402/0.94 |
| 填裝4次后 | 23 bar | 8558/1.10 | 9020/1.05 | 9534/1.02 |
● 填料反復(fù)填裝4次并無破碎顆粒物的產(chǎn)生。
| 項(xiàng)目 | 規(guī)格 | 結(jié)果 | |||
|---|---|---|---|---|---|
| Lot1 | Lot2 | Lot3 | Lot4 | ||
| 平均粒徑(μm)D50 | 9.0-11.0 | 9.9 | 10 | 10 | 9.9 |
| 粒徑分布D40/D90 | ≤1.35 | 1.29 | 1.28 | 1.3 | 1.3 |
| 孔徑 (Å) | 185-245 | 227 | 216 | 228 | 215 |
| 比表面積(m2/g) | 175-225 | 200 | 205 | 190 | 205 |
| 孔容 (mL/g) | 0.95-1.15 | 1.12 | 1.1 | 1.08 | 1.09 |
| 碳載量 (%) | 7.0-9.5 | 8.2 | 8.5 | 8 | 8.5 |
| 金屬 (Fe) 含量 (ppm) | ＜10 | 0.5 | 0.5 | 0.5 | 0.4 |
| 金屬 (AI) 含量 (ppm) | ＜10 | 0.4 | 0.4 | 0.3 | 0.5 |
| 金屬 (Na) 含量 (ppm) | ＜10 | 0.6 | 0.5 | 0.5 | 0.5 |

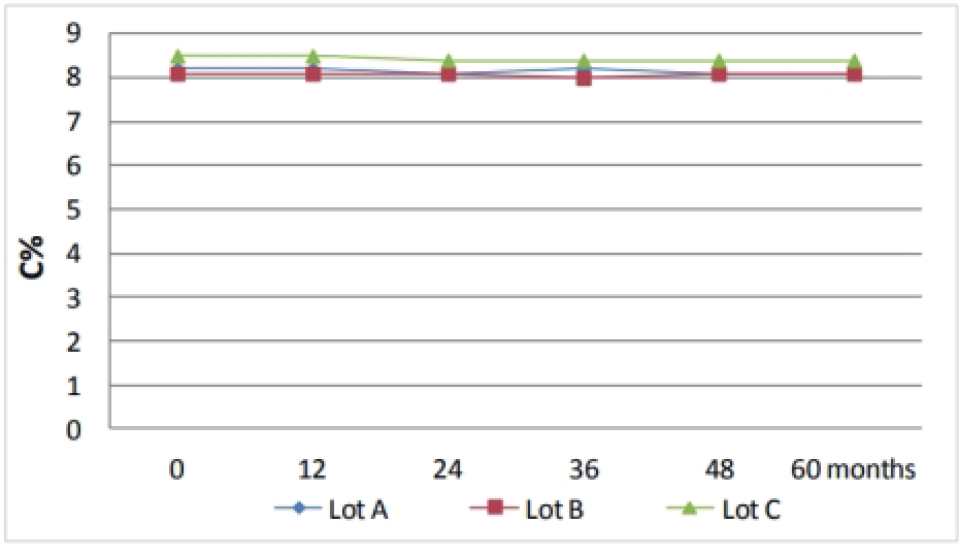

●該產(chǎn)品保質(zhì)期為5年。
●建議儲存條件 : 4~20°C環(huán)境下氮?dú)飧稍锩芊獗４妗?/p>
測試方法：將 1g Bio-C8(2)填料、0.2 g 十六烷混合于 5 mL 甲苯中。室溫超聲處理 10 min。過濾取上清用于 GC 測定。測量浸出物中 C8 單體以及二聚體衍物的含量。
C8脫落率比較
| 填料類型 | 峰面積 ( GC法 ) | 提取物中的樹值* ( C8峰面積/十六烷峰面積) | ||
|---|---|---|---|---|
| C8單體衍生物 | C8二聚體衍生物 | 十六烷（內(nèi)標(biāo)） | ||
| Bio-C8(2) | 1486 | 374 | 23024 | 0.08 |
| 供應(yīng)商K-C8 | 18150 | 7457 | 21936 | 1.17 |
● 浸出物中Bio-C8(2)的C8脫落率顯著低于供應(yīng)商K的C8填料。
在位清洗 (CIP ) 條件：450個柱體積的堿性流動相在位清洗并進(jìn)行色譜柱性能測試。
色譜柱：Bio-C8(2), 10 μm , 4.6x250 mm
流動相：MeOH/0.1 M NaOH aq.(pH=13 ) = 70/30
流速：2.0 mL/min
柱溫：25°C
色譜柱：Bio-C8(2) , 10 μm , 4.6x250 mm
樣品：Naphthalene ( 0.5 mg/mL )

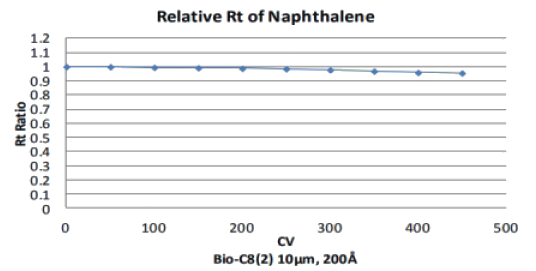

●通過500 CV的堿性溶液在位清洗，發(fā)現(xiàn)萘相對于其初始保留時間的比值為95%，這說明Bio-C8(2)填料只發(fā)生了輕微的退化。
●Bio-C8(2)填料能夠支持0.1N堿在位清洗，對于特定樣品的堿清洗的濃度以及循環(huán)次數(shù)需要通過實(shí)驗(yàn)進(jìn)行驗(yàn)證。
| 產(chǎn)品名稱 | 粒徑（μm） | 孔徑（Å） | 訂貨號 |
|---|---|---|---|
| Bio-C8(2)（10 μm，200 Å） | 10 | 200 | 111210201 |
預(yù)裝柱規(guī)格可定制
